Lyftsystem som gör tung hantering säker, effektiv och flexibel
Lyftsystem används när tunga laster ska flyttas kontrollerat, säkert och ofta i trånga eller känsliga miljöer. Det kan handla om att byta en maskin i en produktionslina, lansera en brosektion eller lyfta en transformator där travers saknas. Rätt lösning minskar stillestånd, ökar säkerheten och ger större frihet vid planering av projekt.
Ett modernt lyftsystem är i grunden en kombination av hydraulik, styrning och bärande stålkonstruktioner som tillsammans lyfter och ibland även förflyttar last i flera riktningar. Valet av system styrs av lastens vikt, utrymme, underlag och krav på precision.
Vad är ett lyftsystem och när behövs det?
Ett lyftsystem är ett modulärt lyftverktyg, ofta bestående av lyfttorn (gantry), lyftbalkar och hydraulcylindrar, som kan byggas upp på plats runt lasten. Till skillnad från en fast travers eller mobilkran är systemet flyttbart, anpassningsbart och kräver ofta mindre höjdutrymme.
En kort och praktisk definition:
Ett lyftsystem är en fristående lyftlösning, vanligtvis hydraulisk, som byggs upp på plats för att lyfta och ibland förflytta tunga laster där traditionella kranar eller traverser inte räcker till eller inte kommer åt.
Typiska situationer där ett sådant system blir avgörande:
– När lastens vikt är mycket hög, från tiotals till hundratals ton
– När arbetsytan är trång eller känslig, till exempel inne i en industrihall
– När takhöjden begränsar användning av travers eller mobilkran
– När lasten måste förflyttas kontrollerat i sidled eller längsled
– När kraven på synkroniserat lyft och millimeterprecision är höga
I många industriprojekt är det inte själva lyftet som är svårast, utan utrymmet och omgivningen. Maskiner står tätplacerade, golv har begränsad bärighet och produktionen måste ofta fortsätta runtomkring. Då blir ett genomtänkt lyftsystem ett verktyg som gör det möjligt att genomföra byten och installationer utan omfattande ombyggnad.
Olika typer av lyftsystem och deras användningsområden
Lyftsystem finns i flera varianter, med olika kapacitet och konstruktion. De kan delas in efter bärförmåga, rörelsefrihet och hur de byggs upp.
1. Traditionella klättermaster (gantry-torn)
Klättermaster är vertikala stålmaster som byggs i sektioner och bär upp lyftbalkar. De används ofta vid laster på flera hundra ton. Fördelarna är:
– Hög kapacitet på begränsad golvyta
– Möjlighet att arbeta i mycket trånga utrymmen
– Stabil konstruktion som kan anpassas i höjd
Ett smalt system som bara är några decimeter brett kan placeras mellan maskiner och ändå lyfta hundratals ton. I kombination med slide- eller skensystem kan lasten flyttas i längdled efter lyftet.
2. Tunga hydraulsystem med förflyttning i flera led

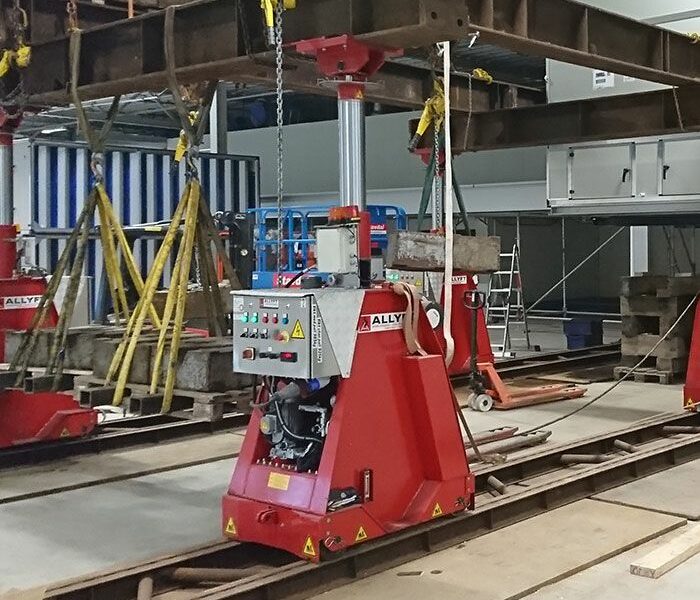

Modernare system, som tunga hydraultorn med integrerade vagnar på lyftbalkarna, kan både lyfta och förflytta lasten i flera riktningar. Här kombineras:
– Hydrauliska cylindrar för lyft
– Balkbanor som fördelar lasten över golvet
– Elektriska vagnar som kan rulla på balkarna i sid- och längdled
– Synkroniserad styrning via fjärrkontroll
Denna typ av system klarar mycket stora laster, upp till runt 900 ton, och används bland annat när:
– En stor maskindel ska bytas över en produktionslinje
– En transformator ska lyftas ut ur en station där lyftkapacitet saknas
– Brosektioner eller tunga stålstrukturer ska lanseras eller positioneras exakt
Synkroniserade system med fjärrstyrning ger hög säkerhet. Alla torn lyfter samtidigt och operatören kan övervaka lasternas fördelning och lyfthöjd i realtid.
3. Kompakta system för trånga utrymmen
I många anläggningar finns varken plats för mobilkran eller stora torn. Då används kompakta lyftsystem med lägre kapacitet, ofta runt 5060 ton, men med mycket små grundmått och låg bygg- eller installatörshöjd.
Typiska egenskaper:
– Små bottenmått gör det möjligt att arbeta inne i maskinrum eller källarutrymmen
– Fjärrstyrning och synkroniserade lyft även i små system
– Möjlighet att komplettera med elektriska vagnar på lyftbalkarna
Den här typen av system passar bra för underhållsjobb, maskinbyten i trång miljö och situationer där lyftkapacitet saknas helt, men lasten ändå är för tung för traditionella metoder.
Planering, säkerhet och val av rätt partner
Ett lyckat tunglyft handlar lika mycket om planering som om utrustning. Innan ett lyftsystem ens rullas in på området behöver flera frågor besvaras:
– Hur tung är lasten inklusive säkerhetsmarginal?
– Hur ser golvets eller markens bärighet ut och hur sprids lasten?
– Vilket utrymme finns i höjdled och sidled?
– Behöver lasten flyttas i flera riktningar eller bara lyftas rakt upp och ner?
– Vilka störningar i produktionen kan accepteras och under hur lång tid?
En seriös leverantör arbetar stegvis: först analys, sedan val av system och slutligen en tydlig lyftplan. I planen ingår ofta riskbedömning, val av lyftpunkter, beräkning av lastfördelning och en noggrann beskrivning av själva lyftförloppet.
Säkerheten står alltid i centrum. Hydrauliska lyftsystem är kraftfulla verktyg, och små misstag kan få stora konsekvenser. Därför är det viktigt att:
– Använda utrustning med dokumenterad kapacitet och rätt underhåll
– Säkerställa att operatörer är utbildade och vana vid den aktuella tekniken
– Arbeta med tydlig kommunikation och fasta roller vid lyftet
– Ha nödrutiner och redundans, exempelvis mekaniska lås eller extra stöd
För många företag är det varken praktiskt eller lönsamt att äga egna tunga lyftsystem. I stället anlitas specialister som både tillhandahåller utrustningen och bemannar uppdragen med erfarna montörer och operatörer. Den kombinationen rätt teknik och rätt kompetens gör det möjligt att genomföra avancerade tunglyft med kortare stillestånd och lägre risk.
För verksamheter som regelbundet hanterar tunga maskiner, transformatorer, stålkomponenter eller liknande kan en dialog med en etablerad aktör på området ge stor nytta, både vid akuta behov och i långsiktig planering av ombyggnader och investeringar. Ett företag som arbetar med tunghantering och avancerade lyft- och lanseringssystem i praktiken är allyft.se.
